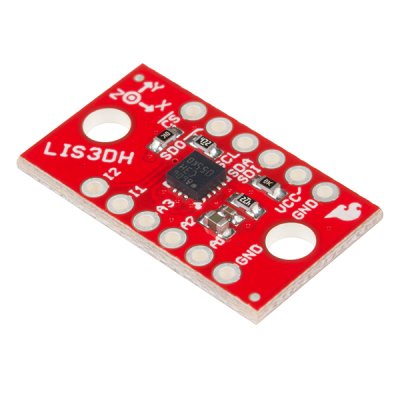

SparkFun Triple Axis Accelerometer Breakout

Der LIS3DH Breakout ist ein intelligenter, stromsparender, dreiachsiger, kapazitiver mikromechanischer Beschleunigungsmesser mit 12 Bit Auflösung, mit dem Sie Ihrem Projekt eine Translationserkennung hinzufügen können. Er wird als 3DoF oder 3 Freiheitsgrade klassifiziert. Inertial Measurement Units (oder IMUs) können zusätzliche Raumpositionsdaten liefern, wie z. B. gyroskopische oder magnetometrische. Der auf diesem Breakout bereitgestellte LIS3DH arbeitet nach denselben Prinzipien, bietet jedoch einige analoge Eingänge zum Experimentieren und verfügt über einige integrierte Bewegungserkennungsfunktionen.
Der LIS3DH von STMicroelectronics ist einfach einzurichten; verdrahten Sie einfach die Schnittstelle Ihrer Wahl (SPI oder I2C), versorgen Sie sie mit 3,3 V und erden Sie sie. Dieser Sensor funktioniert gut mit einem Steckbrett für eine einfache Verbindung, und da er dem Beschleunigungsmesser etwas Masse verleiht, entspricht er eher dem, was von einem Projekt oder Mobiltelefon erwartet werden könnte.
Der LIS3DH Breakout ist ein 3,3-V-Gerät! Die Versorgung mit Spannungen über ~3,6 V kann den IC dauerhaft beschädigen. Solange Ihr Arduino über eine 3,3-V-Versorgungsspannung verfügt und Sie mit der Verwendung von I2C zufrieden sind, sollten Sie keine zusätzliche Pegelverschiebung benötigen. Wenn Sie jedoch SPI verwenden möchten, benötigen Sie möglicherweise einen Pegelwandler.
