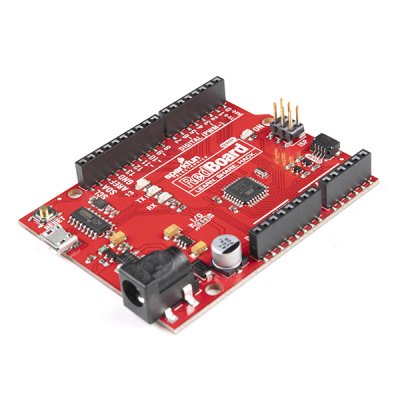

SparkFun RedBoard Qwiic

Bei SparkFun möchten wir ständig Neuerungen einführen, aktualisieren und verbessern, auch wenn es um unsere eigenen Entwicklungsboards geht. Wir haben mehrere Versionen des SparkFun RedBoard in unserem Katalog, aber keine davon im R3-Formfaktor mit einem Qwiic-Anschluss, um I2C einfach zu machen ... bis jetzt! Das SparkFun RedBoard Qwiic ist ein Arduino-kompatibles Entwicklungsboard, das einige der Funktionen nutzt, die wir an Arduinos der Vergangenheit geliebt haben, und gleichzeitig einige wichtige Verbesserungen gegenüber dem ursprünglichen RedBoard enthält. Das Beste am RedBoard Qwiic ist, dass es (wie der Name schon sagt) unser praktisches Qwiic Connect System nutzt, was bedeutet, dass keine Lötarbeiten oder Abschirmungen erforderlich sind, um es mit dem Rest Ihres Systems zu verbinden!
Natürlich haben wir dem Board nicht nur einen Qwiic-Anschluss hinzugefügt, sondern gehen wir nun alle neuen Ergänzungen durch, die das SparkFun RedBoard Qwiic einzigartig machen! Mit dem verbesserten Spannungsregler AP2112 verfügt dieses Reboard über einen robusteren 3,3-V-Regler, der mehr Leistung für die Reihenschaltung mehrerer Qwiic-Boards und -Sensoren bietet und bis zu 600 mA Strom liefert. Um den Micro-USB-Anschluss (aktualisiert von einem Mini-USB) zu unterstützen, ermöglicht der CH340C Serial-USB-Konverter-IC dem RedBoard Qwiic die Notwendigkeit, Treiber manuell zu installieren, so dass neuere Betriebssysteme die Treiber automatisch erkennen und installieren können Planke. Zuletzt haben wir darauf geachtet, der Platine noch ein paar Lötbrücken hinzuzufügen. Die Jumper für die Pins A4 und A5 sind direkt mit dem I2C-Bus verbunden und können zum Trennen der Logikpegelwandler von den Pins verwendet werden, während die Spannungspegel-Jumper das RedBoard Qwiic von einem 3,3-V-Gerät auf ein 5-V-Gerät (keine Logik) umschalten können Pegelwandler erforderlich).
Das SparkFun RedBoard Qwiic kann über ein USB-Micro-B-Kabel mit der Arduino IDE programmiert werden: Einfach das Board einstecken, „Arduino UNO“ aus dem Board-Menü auswählen und schon kann der Code hochgeladen werden. RedBoard Qwiic verfügt über alle Hardware-Peripheriegeräte, die Sie kennen und lieben: 20 digitale I/O-Pins mit 6 PWM-Pins, UART, SPI und externe Interrupts. Wir haben auch die SDA-, SCL- und IOREF-Pins herausgebrochen, die beim UNO R3 angezeigt wurden, sodass das RedBoard Qwiic mit zukünftigen Schilden kompatibel ist (sofern Sie sich für deren Verwendung entscheiden). Sie können das SparkFun RedBoard Qwiic über USB oder über die Hohlbuchse mit Strom versorgen. Der integrierte Stromregler kann alles von 7 bis 15 VDC verarbeiten.
