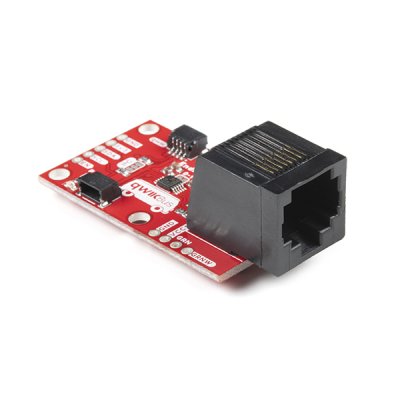

SparkFun QwiicBus - EndPoint

Der SparkFun QwiicBus EndPoint ist die schnellste und einfachste Möglichkeit, die Reichweite Ihres I2C-Kommunikationsbusses zu erweitern. Der Breakout verwendet den PCA9615 IC von NXP, der die beiden Standard-I2C-Signale in vier Differenzsignale umwandelt, zwei für SCL und zwei für SDA. Die Differenzsignale werden über ein Ethernet-Kabel gesendet, das über die integrierten RJ-45-Anschlüsse an den Breakout angeschlossen wird. Die Differenzsignalisierung ermöglicht es den I2C-Signalen, Entfernungen von bis zu 100 Fuß zu erreichen, während ihre Signalintegrität erhalten bleibt! Um das Abrufen Ihrer Messwerte noch einfacher zu machen, erfolgt die gesamte Kommunikation ausschließlich über I2C unter Verwendung unseres praktischen Qwiic-Systems, sodass kein Löten erforderlich ist, um es mit dem Rest Ihres Systems zu verbinden. Wir haben jedoch immer noch Pins mit einem Abstand von 0,1 Zoll herausgebrochen, falls Sie lieber ein Steckbrett verwenden möchten.
Die Einfachheit des QwiicBus EndPoint ist einer seiner größten Reize. Andere I2C-Kommunikationsmethoden erfordern die Paketierung der I2C-Kommunikation in ein anderes Protokoll, sei es RS-485 oder 1-Wire. Der PCA9615 behält jedoch das I2C-Protokoll bei, indem er einen Differential-Transceiver verwendet.
Diese aktualisierte Version des Differential I2C Breakout fügt zwei Pins mit einem Abstand von 0,1 Zoll hinzu, die mit dem ungenutzten Kabelpaar an den RJ-45-Anschlüssen verbunden sind, sodass Benutzer das ungenutzte Paar problemlos für alles nutzen können, was sie möchten.
Ob Sie die Reichweite eines I2C-Sensors an einem autonomen Fahrzeug mit Motorenlärm erweitern müssen oder ein riesiges Sensornetzwerk in Ihrem Zuhause oder Büro erstellen möchten, der QwiicBus EndPoint ist eine großartige Lösung, um die Entfernung zu vergrößern und die Lärmempfindlichkeit zu verringern.
