SparkFun MIDI Shield

Das SparkFun ESP32 Thing Plus DMX-zu-LED-Shield ist die perfekte Möglichkeit, DMX-Daten zu senden und zu empfangen. Ganz gleich, ob der Eingang über die integrierte XLR-3-Buchse oder ArtNet erfolgt oder die Ausgabe über die XLR-3-Buchse/ArtNet erfolgt, mit dieser Abschirmung sind Sie bestens gerüstet! Dies ist der perfekte Einstieg in die Entwicklung eigener benutzerdefinierter DMX-Geräte oder sogar das Hinzufügen von ArtNet-Funktionen zu einem A. Das SparkFun MIDI Shield-Board ermöglicht Ihrem Arduino-basierten Gerät Zugriff auf das veraltete, aber immer noch weit verbreitete und gut unterstützte MIDI-Kommunikationsprotokoll, sodass Sie Synthesizer, Sequenzer und andere Musikgeräte steuern können. Das MIDI-Protokoll hat viele Ähnlichkeiten mit standardmäßigen asynchronen seriellen Schnittstellen, sodass Sie die UART-Pins Ihres Arduino zum Senden und Empfangen von MIDI-Ereignismeldungen verwenden können.

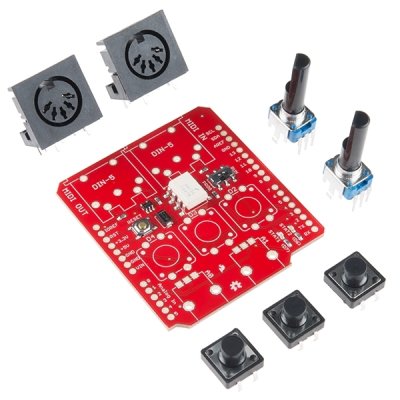

Das SparkFun MIDI Shield bietet einen optoisolierten MIDI-IN-Anschluss sowie einen MIDI-OUT-Anschluss. Das MIDI Shield kann direkt auf einem Arduino montiert werden und verbindet den MIDI-IN mit dem Hardware-RX-Pin des Arduino und den MIDI-OUT mit TX. Potentiometer werden an die analogen Pins 1 und 2 angeschlossen und können zur Steuerung von Lautstärke, Tonhöhe, Ton oder allem anderen, was Sie möchten, verwendet werden. Das Schild verfügt außerdem über drei Drucktasten, eine Reset-Taste sowie grüne und rote Status-LEDs. Mit dem RUN/PROG-Schalter können Sie den Arduino seriell programmieren, ohne die Abschirmung entfernen zu müssen.
Diese Überarbeitung des SparkFun MIDI Shield fügt außerdem mehrere konfigurierbare Funktionen hinzu, z. B. die Konvertierung des MIDI-Ausgangs in einen MIDI-Thru und die Option, einen seriellen Software-Port für MIDI zu verwenden, sodass die Hardware-Seriell für Programmierung und Debugging übrig bleibt. Es puffert außerdem den Ausgang und macht ihn so mit dem Arduino Pro kompatibel, ohne dass die Schutzwiderstände auf den seriellen TX- und RX-Leitungen umgangen werden müssen.
