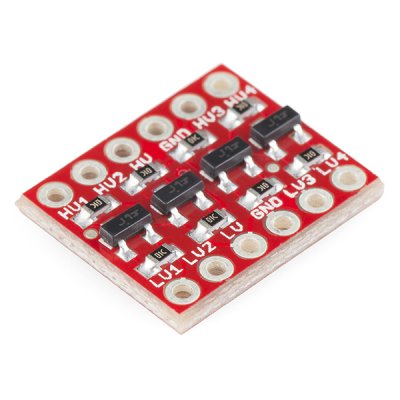

SparkFun Logic Level Konverter bidirektional

  • Artikelnummer: 269013
  • GTIN: 7431904520548
  • Kategorie: SparkFun

Wenn Sie schon einmal versucht haben, ein 3,3-V-Gerät an ein 5-V-System anzuschließen, wissen Sie, was für eine Herausforderung das sein kann. Der bidirektionale Logikpegelkonverter von SparkFun ist ein kleines Gerät, das 5-V-Signale sicher auf 3,3 V heruntersetzt und gleichzeitig 3,3 V auf 5 V hochsetzt. Dieser Pegelkonverter funktioniert auch mit 2,8-V- und 1,8-V-Geräten. Was diesen Logikpegelkonverter wirklich von unseren vorherigen Versionen unterscheidet, ist, dass Sie Ihre Hoch- und Niederspannungen erfolgreich einstellen und sicher auf demselben Kanal zwischen ihnen herauf- und heruntersetzen können. Jeder Pegelkonverter kann 4 Pins auf der Hochseite in 4 Pins auf der Niederseite umwandeln, wobei für jede Seite zwei Eingänge und zwei Ausgänge vorgesehen sind.
Der Pegelkonverter ist sehr einfach zu verwenden. Die Platine muss von den beiden Spannungsquellen (Hochspannung und Niederspannung) gespeist werden, die Ihr System verwendet. Hochspannung (z. B. 5 V) an den „HV“-Pin, Niederspannung (z. B. 3,3 V) an „LV“ und Masse vom System an den „GND“-Pin.

6,95 €
inkl. 19% USt. , zzgl. Versand (Briefpost / Warenpost EU)
  • nicht verfügbar
