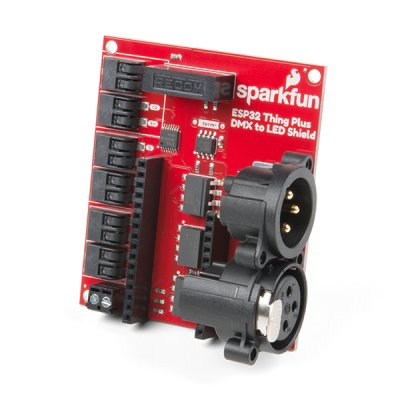

SparkFun ESP32 Thing Plus DMX to LED Shield

Das SparkFun ESP32 Thing Plus DMX-zu-LED-Shield ist die perfekte Möglichkeit, DMX-Daten zu senden und zu empfangen. Ganz gleich, ob der Eingang über die integrierte XLR-3-Buchse oder ArtNet erfolgt oder die Ausgabe über die XLR-3-Buchse/ArtNet erfolgt, mit dieser Abschirmung sind Sie bestens gerüstet! Dies ist die perfekte Möglichkeit, mit der Entwicklung eigener DMX-Geräte zu beginnen oder sogar einem vorhandenen Gerät ArtNet-Funktionen hinzuzufügen. Es entspricht außerdem dem DMX-Standard, der eine elektrische Isolierung zwischen dem Controller und der Kommunikationsseite erfordert, um Erdschleifen zu vermeiden.
Das DMX-zu-LED-Shield kann entweder über die Schraubklemmen oder den USB-Anschluss Ihres Mikrocontrollers mit Strom versorgt werden, der an das Shield angeschlossen ist. Bei der Schraubklemme handelt es sich um eine 2-polige 3,5-mm-Schraubklemme, die 26–16 AWG-Kabel mit einer Abisolierlänge von ca. 5–6 mm aufnehmen kann. Bitte beachten Sie, dass Sie die Abschirmung immer mit 5 V versorgen sollten, um RS485 ausreichend mit Strom zu versorgen.
Die Ausgänge sind herausgebrochen, um Home-Anschlüsse zu stecken, die so angeordnet sind, dass sie mit APA102-LED-Streifen und LuMini-Geräten passen. Das DMX-zu-LED-Shield ist für die Verwendung mit dem SparkFun Thing Plus - ESP32 WROOM oder jedem Board mit Feather-Footprint konzipiert, sodass Feathers und Feather-Wings darauf passen. Da viele Feather-Boards über eine 3,3-V-Logik verfügen, gibt es einen Logikpegelwandler zwischen dem Mikrocontroller und den LED-Datenpins, um die Poke-Home-Anschlüsse auf eine 5-V-Logik zu bringen.
