SparkFun Beefy 3 - FTDI Basic Breakout

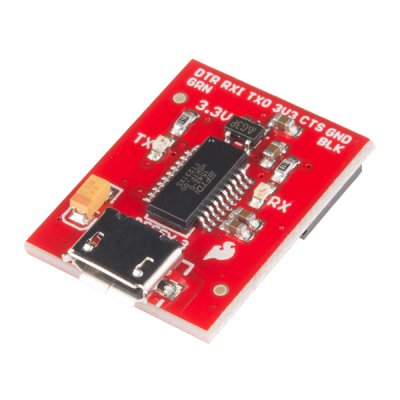

Dies ist SparkFun Beefy 3 FTDI Basic Breakout für den FTDI FT231X USB-zu-Seriell-IC. Die Pinbelegung dieses Boards entspricht dem FTDI-Kabel, um mit offiziellen Arduino- und geklonten 3,3-V-Arduino-Boards zu funktionieren. Es kann auch für allgemeine Serienanwendungen verwendet werden. Das Beefy 3 basiert auf der gleichen Grundlage wie unser 3,3-V-SparkFun FTDI Basic Breakout und ist mit einem AP2112K-Spannungsregler ausgestattet, sodass dieses FTDI Basic Breakout-Board eine Stromlast von bis zu 600 mA bewältigen kann! Durch die Hinzufügung eines „kräftigeren“ Spannungsreglers können Sie jetzt ein 3,3-V-Projekt direkt über den FTDI mit Strom versorgen. Die Pinbelegung dieses Boards entspricht dem FTDI-Kabel, um mit offiziellen Arduino- und geklonten 3,3-V-Arduino-Boards zu funktionieren.
Diese Platine führt den DTR-Pin im Gegensatz zum RTS-Pin des FTDI-Kabels heraus. Der DTR-Pin ermöglicht einem Arduino-Ziel einen automatischen Reset, wenn ein neuer Sketch heruntergeladen wird. Dies ist eine wirklich nette Funktion und ermöglicht das Herunterladen einer Skizze, ohne die Reset-Taste drücken zu müssen. Dieses Board setzt jedes Arduino-Board automatisch zurück, bei dem der Reset-Pin auf einen 6-Pin-Anschluss geführt ist. Die mit BLK und GRN gekennzeichneten Pins entsprechen den farbigen Drähten am FTDI-Kabel. Der schwarze Draht am FTDI-Kabel ist GND, der grüne ist DTR. Verwenden Sie diese BLK- und GRN-Pins, um die FTDI-Basisplatine an Ihrem Arduino-Ziel auszurichten.
Es gibt Vor- und Nachteile zwischen dem FTDI Cable und dem FTDI Basic. Dieses Board verfügt über TX- und RX-LEDs, mit denen Sie den seriellen Datenverkehr auf den LEDs sehen können, um zu überprüfen, ob das Board funktioniert. Allerdings benötigt dieses Board jetzt ein Micro-B-USB-Kabel. Das FTDI-Kabel ist gut vor Witterungseinflüssen geschützt, ist jedoch groß und lässt sich nicht so einfach in ein Projekt einbetten. Der FTDI Basic verwendet DTR, um einen Hardware-Reset auszulösen, wobei das FTDI-Kabel das RTS-Signal verwendet.
